TD4T Flywinder

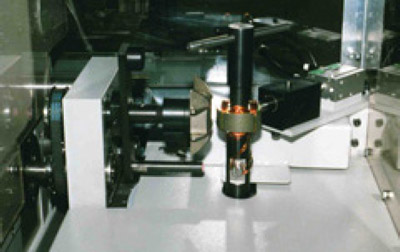

Flywinder Pic

Technical Specifications

Wire Pitching up to 1mm
Winding Length up to 20mm
Rotor Diameter 25 - 80mm
Rotor Width up to 40mm
Spindle Speed up to 2,000 rpm
Supply 240V, 50 Cycles, 10 Amp
Motor 0.75 kW

Control System

Start System: push button
Table Index: manual / pneumatic
Table In / Out: manual / pneumatic
Rotor Clamping: pneumatic
Rotor Positioning: spring-loaded plunger / pneumatic

CNC 210s - incorporating 1,000 winding programmes, each programme dictating number of turns, acceleration, deceleration, winding speed, pitch, direction of rotation and flyer stopping position

Tension Control: Azonic 4C3000 (for wires 0.3 - 1.5mm)
